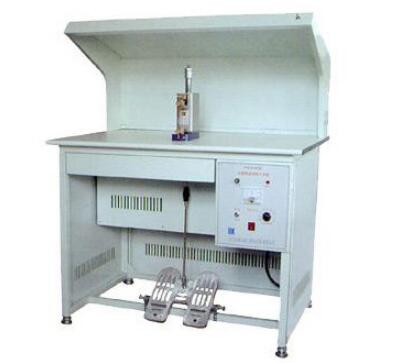

鋼筋點焊機的構造主要是電焊變壓器，電極管、杠桿系統以及冷卻裝置和分級的裝換裝置所組成。



　　鋼筋電焊機的工作原理是在電焊工作進行時，將兩個焊件做好表面的清理工作，然后平直的放在電極中間，保持重疊狀態。然后踩腳踏板，讓兩個焊件之間的接觸變得   加緊密，同時的斷路器也會互相接觸，電源的接通會使得焊件之間的接觸部位在很短的一段時間內就產生很多的電阻熱，這樣的狀態下就會讓焊件的熔點轉換成熔化的狀態。



　　這時在松開腳踏板，使其在杠桿下降的作用下將電流斷開，在很多的壓力的狀態下，所熔點下熔化的焊件的接觸點就會在冷卻后形成焊件的焊接點，這樣的一個過程就是鋼筋點焊機工作的大致過程。
